Caldera Pirotubular Diesel/Gas
- Capacidad:0.5-50t/h, 300-35000kw
- Capacidad:30hp-3000hp(bhp)
- Presion:0-3.8Mpa, 0-38Bar
- Combustible:Gas natural, GLP, diésel, fueloil pesado, combustible dual, gases de escape.
- Certificados:ISO CE ASME EAC Las ventas globales cubren 132 países
Caldera pirotubular WNS #Calderade vapor #Caldera de Agua Caliente
Calderas de venta global calificadas con certificados ISO CE ASME DOSH EAC.

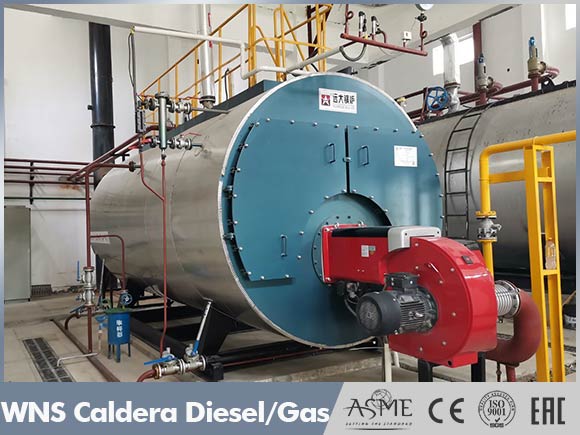

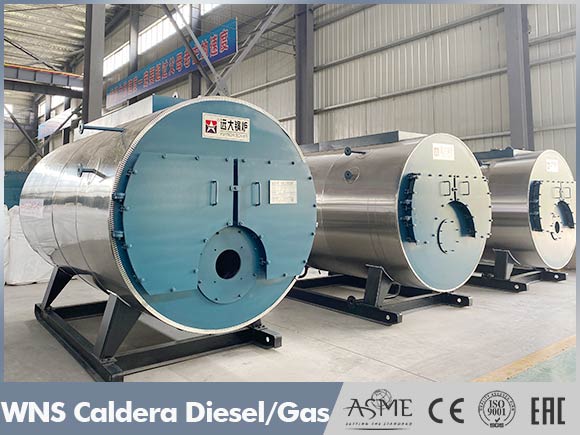

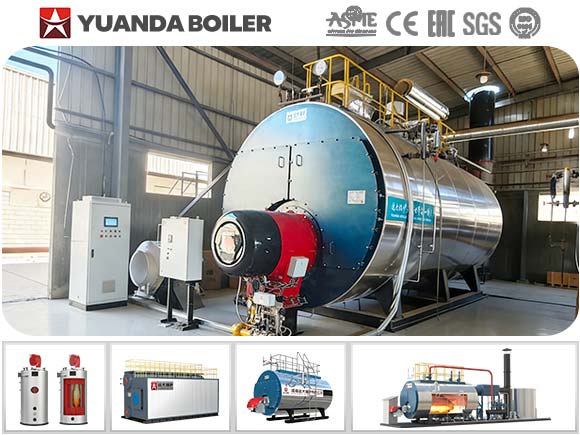

Caldera pirotubular WNS, Caldera de combustión tipo horno horizontal con quemador de gas/gasóleo. Es una caldera pirotubular y una caldera de tres pasos de humos, su estructura especial de respaldo húmedo garantiza una larga vida útil..

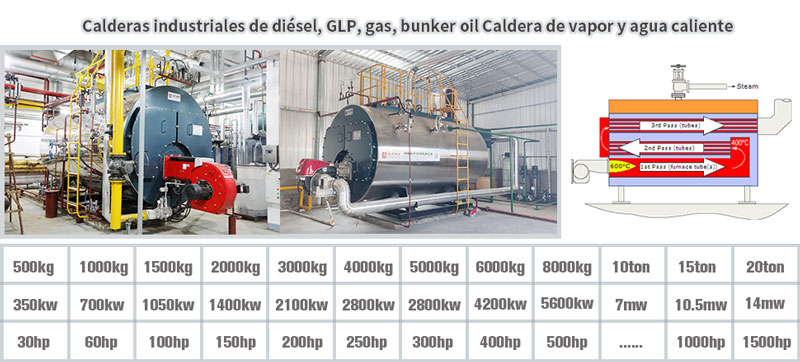

Estructura de Caldera Pirotubular
Ventajas Características
1. Caldera 100% con control de seguridad y estricto control de calidad de la caldera
1) Todas las soldaduras cumplen estrictamente los requisitos de China NB/T 47014 (JB/T 4708)
2) Sistema de control de calefacción anti-seco con válvulas de seguridad dobles, medidores de nivel de agua dobles, doble seguridad de operación segura
3) Con puerta a prueba de explosiones con visor de incendios, si el quemador falla al encenderse, esta puerta puede liberar la presión y proteger el daño a las piezas de soldadura.
2. Ahorro de energía y alta eficiencia
1) Tubo de fuego en espiral, tecnología avanzada, para mejorar la potencia térmica de la caldera entre un 10% y un 15% más de lo normal y evitar la deposición de cenizas y el desgaste del tubo en espiral.
2) Horno de corrugado en espiral y estructura trasera húmeda, aumento del 10 % en el área de calentamiento, evita daños por la expansión del calor, reduce la temperatura de la lámina del tubo trasero y la protege contra grietas.
3. Humedad del vapor de alta calidad por debajo del 1%
1) Equipamos una separación de vapor debajo del puerto de salida de vapor.
2) Con la función de alimentación continua de agua, haga que el nivel del agua sea estable en lugar de grandes diferencias
3) Diseño de tanque de agua más grande, caldera con mayor volumen de agua y mayor espacio de vapor
Related Boiler Auxiliaries (optional)
1. Quemador: Utilizamos quemadores de marcas estables, tenemos una cooperación estrecha con Baltur, Riello, Unigas, Oilon, etc..
2. Economizador: Recicle el humo de escape para calentar el agua de alimentación, aumente 40 ℃ al agua de alimentación antes de la caldera, reduzca la temperatura del humo de escape por debajo de 95 ℃, ahorre combustible al menos un 6 % por hora
3. Panel de control: Sistema de programación PLC + Pantalla táctil de 10” | Función de voz | Diseñado con convertidor para ahorrar electricidad | Con dispositivos de protección por sobrecalentamiento, sobrepresión, falta de agua, detección de fugas de gas, apagado, etc.
4. Válvulas y manómetros: Transmisor de presión | Controlador de presión de la marca Danmark | Manómetro | Manómetro de conexión eléctrica
5. Bomba de agua de alimentación: Oferta 2 juegos tipo vertical de acero inoxidable, marca China Top No. de CNP
Catalogo Productos Yuanda
1. Caldera de gas, caldera de GLP, caldera diésel, caldera de gasóleo pesado, caldera de combustible dual.
2. Caldera carbón, caldera leña, caldera biomasa, caldera de cáscara arroz, caldera de cáscara palma, caldera bagazo
3. Caldera eléctrica, Generador de vapor eléctrico, Caldera de agua caliente eléctrica,
4. Caldera Calentador de Aceite Térmico, Calentador de Fluido Térmico, Caldera de Aceite Caliente.
5. Caldera de vapor, caldera de agua caliente, caldera generadora de vapor, caldera combinada de calor y energía, caldera de vapor sobrecalentado
Sobre Yuanda Company Desde 1956
Yuanda calificado con ASME, CE, ISO, EAC, DOSH, TUV, BUV, lo que garantiza alta calidad y cumplimiento de estándares internacionales. Empresa Yuanda establecida desde 1956, más de 65 años de experiencia en la fabricación y 15 años de experiencia en exportación. Hasta ahora, nuestros productos se han exportado a 132 países de todo el mundo, calidad y servicios confiables durante toda su vida útil.
Model | Rated capacity(t/h) | Rated pressure (Mpa) | Rated temperature(℃) | feed temperature(℃) | Thermal efficiency(%) | Exhaust temperation(℃) | Fuel comsumption | max transportation weigh(t) | |
---|---|---|---|---|---|---|---|---|---|
light diesel oil(kg/h) | natural gas(Nm³/h) | ||||||||
WNS0.5 | 0.5 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | >98 | 60-75 | 32.5 | 35.7 | 3.5 |
WNS1 | 1 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | >98 | 60-75 | 64.5 | 70.1 | 5.5 |
WNS2 | 2 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | >98 | 60-75 | 129.3 | 140.3 | 8 |
WNS3 | 3 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | >98 | 60-75 | 192.9 | 212.1 | 10.7 |
WNS4 | 4 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | >98 | 60-75 | 258.2 | 283.4 | 11.6 |
WNS6 | 6 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | >98 | 60-75 | 388.6 | 424.2 | 17.5 |
WNS8 | 8 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | >98 | 60-75 | 514.6 | 566.3 | 22.5 |
WNS10 | 10 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | >98 | 60-75 | 641.7 | 707.8 | 26.8 |
WNS15 | 15 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | >98 | 60-75 | 960.1 | 1061.7 | 35.2 |
WNS20 | 20 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | >98 | 60-75 | 1276.2 | 1415.8 | 45.5 |
Note: Parameter is for reference only, if any changes should follow the factory technical data. |
