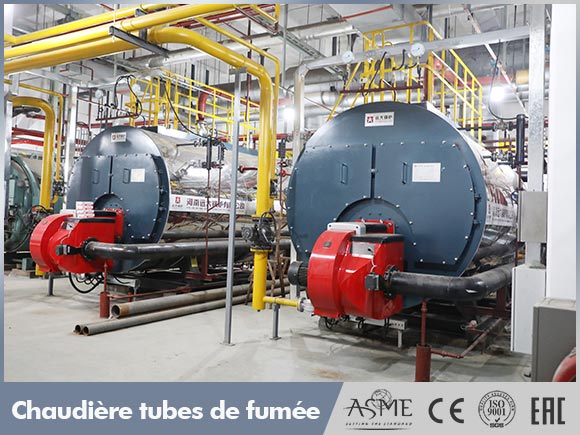

Chaudière à tubes de fumée WNS au fioul ou au gaz

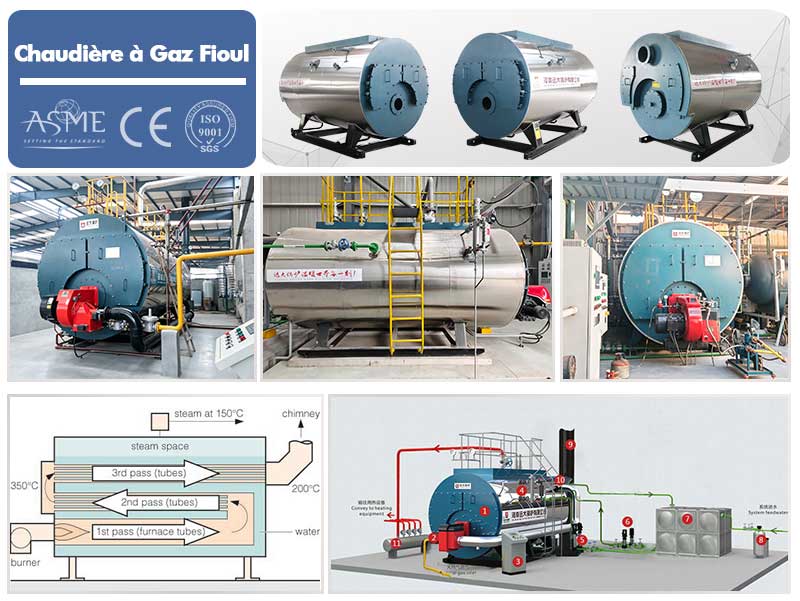

La chaudière à tubes de fumée de la série WNS est une chaudière horizontale à trois parcours de fumées et à foyer arrière humide, conçue pour offrir un rendement élevé, un fonctionnement stable et une maintenance facile.

Grâce à ses configurations flexibles, avec livraison des composants séparément ou en version montée sur châssis, la chaudière s'adapte aux différentes exigences de transport et d'installation. Des équipements auxiliaires en option sont également disponibles pour fournir une solution complète de système de chaudière.

Capacités les plus demandées :

500 kg | 1 000 kg | 1 500 kg | 2 000 kg | 3 000 kg | 4 000 kg | 5 000 kg | 6 000 kg | 8 000 kg | 10 tonnes | 12 tonnes | 15 tonnes | 20 tonnes

350 kW | 700 kW | 1 050 kW | 1 400 kW | 2 100 kW | 3 500 kW | 4 200 kW | 5 600 kW | 7 000 kW

Grâce à sa vaste expérience dans la réalisation de projets, Yuanda Boiler a fourni des chaudières à des clients dans 135 pays et régions du monde.

 Avantages  Caractéristiques de la chaudière WNS

1. Sécurité de fonctionnement à 100 % et contrôle strict de la qualité

1) Toutes les soudures respectent strictement les exigences de la norme chinoise NB/T 47014 (JB/T 4708) relative à la qualification des modes opératoires de soudage des équipements sous pression.

2) Système de protection contre le chauffage à sec, équipé de deux soupapes de sécurité et de deux indicateurs de niveau d'eau, pour une double protection et un fonctionnement sûr.

3) Une porte antidéflagrante équipée d'un hublot d'observation de la flamme permet d'évacuer la surpression en cas d'échec de l'allumage du brûleur, afin de protéger les éléments soudés contre les dommages.

2. Économies d'énergie et rendement élevé

1) Les tubes de fumée spiralés, grâce à une technologie avancée, permettent d'augmenter le rendement thermique de la chaudière de 10 à 15 % par rapport aux modèles classiques, tout en limitant les dépôts de cendres et l'usure des tubes.

2) Le foyer ondulé en spirale et la structure à foyer arrière humide augmentent de 10 % la surface de chauffe, limitent les dommages dus à la dilatation thermique, réduisent la température de la plaque tubulaire arrière et préviennent les fissures.

3. Vapeur de haute qualité : taux d'humidité inférieur à 1 %

1) Un séparateur de vapeur est installé sous la sortie de vapeur.

2) L'alimentation continue en eau permet de maintenir un niveau d'eau stable et d'éviter les variations importantes.

3) La conception avec un réservoir d'eau de plus grande capacité offre un volume d'eau plus important et un espace de vapeur plus grand.

Équipements auxiliaires en option

Le système de chaudière peut être équipé des équipements auxiliaires suivants, en fonction des besoins du projet :

Économiseur, pompe d'alimentation en eau, adoucisseur d'eau, dégazeur thermique, séparateur vapeur-eau, système de récupération des condensats, système de stockage et d'alimentation en combustible, brûleur, cheminée, armoire de commande de la chaudière, système de commande PLC, système de dosage chimique, système de purge, système de traitement de l'eau.

Options de configuration de la chaudière WNS

1. Livraison des composants séparément

La chaudière et ses accessoires sont fabriqués puis expédiés séparément vers le site du projet. L'installation et la mise en service sont effectuées sur place par nos ingénieurs.

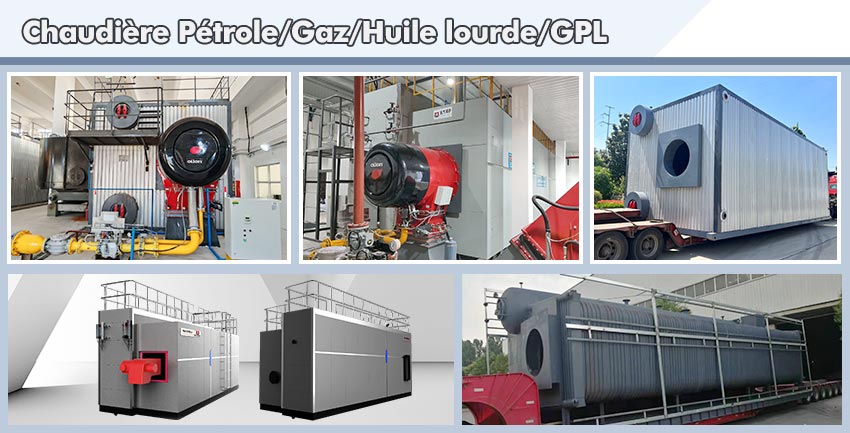

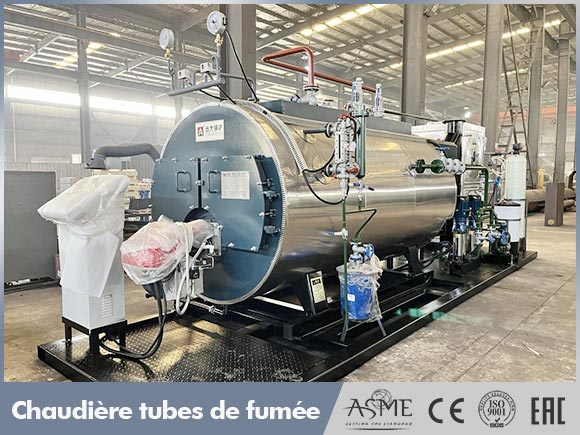

2. Configuration montée sur châssis (skid-mounted)

Pour les chaudières de petite capacité, la plupart des composants et accessoires sont préinstallés et assemblés dans notre usine avant l'expédition.

Pour les chaudières de plus grande capacité, le système peut être divisé en plusieurs modules montés sur châssis, afin de faciliter le transport et d'accélérer l'installation sur site.

Préassemblage en usine → Transport facilité → Installation plus rapide sur site

  Regarder les vidéos

 À propos de nous   Yuanda Boiler

Vous recherchez un fabricant de chaudières fiable ?

Yuanda Boiler a été fondée en 1956, avec 70 ans d’expérience dans la fabrication de chaudières et plus de 18 ans d’expérience en exportation internationale.

Nous fabriquons des chaudières industrielles, chaudières à vapeur, chaudières biomasse, chaudières à huile thermique et équipements d’incinération pour différentes industries.

Nos produits ont été exportés dans plus de 135 pays et disposent de certifications internationales telles que ASME, CE, ISO, EAC, DOSH, TUV et BUV.

Support Professionnel pour Chaudières

Notre équipe peut fournir :

Sélection de chaudière selon votre projet

Calcul de capacité et de consommation de combustible

Plans techniques et conception de la chaufferie

Recommandation des équipements auxiliaires

Organisation de l’expédition et de l’installation

Support technique après-vente

Services OEM et fabrication sur mesure disponibles.
